S11-M.RD系列地埋式變壓器
【額定容量】：30-1250kva 【額定電壓】：10kv/20kv/35kv
【聯結組別編號】：Dyn11，Yyno
使用范圍：
S11-M.RD系列地埋式變壓器適用于道路、橋梁、隧道等長距離、小負荷的高壓輸電系統、架空線入地下工程的組合式變壓器及小區供電系統。
產品概述：
S11-M.RD系列地埋式變壓器可安裝在地坑內的配電變壓器或組合變壓器，可實現將變壓器、高壓負荷開關和保護用熔斷器等安裝在之中的緊湊組合配電設施。可用于道路、橋梁、隧道等長距離、小負荷的高壓輸電系統、架空線入地下工程的組合式變壓器及小區供電系統。廣泛用于供電可靠性高、對周圍的環境無影響。
產品特點：
1、高壓進線采用二個(一進一出)三根插拔式高壓電纜連接器
2、低壓出線采用三相插拔式低壓電纜連接器
3、高壓側裝有限流式熔斷器保護
4、油箱采用不銹鋼材質
5、防護等級為IP68，在一段時間內可以全部浸沒在水中運行
6、在地坑中運行時的溫升限值符合GB1094.2-1996的要

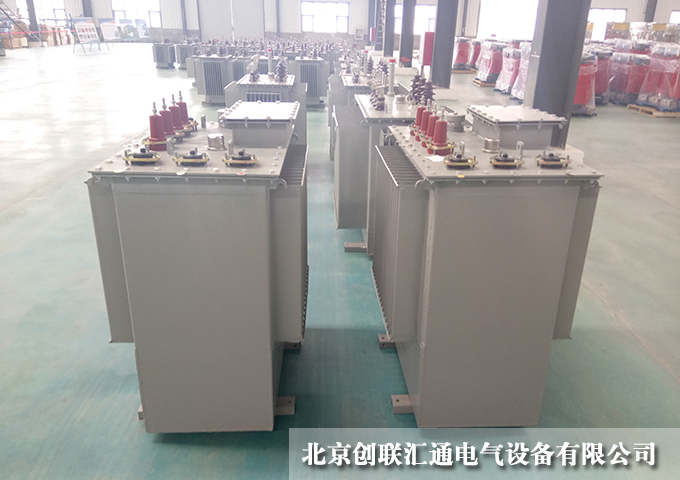

產品圖片
產品參數
額定容量KVA
|
電壓組合
|
聯結組別
|
空載損耗W
|
負載損耗（75℃）W
|
空載電流%
|
短路阻抗%
|
高壓KV
|
高壓分解范圍KV
|
低壓KV
|
30
|
6.3
10
|
±2×2.5%
|
0.4
|
Dyn11或Yyn0
|
100
|
600
|
1
|
4
|
50
|
135
|
870
|
0.9
|
4
|
80
|
175
|
1250
|
0.8
|
4
|
100
|
205
|
1500
|
0.8
|
4
|
125
|
240
|
1750
|
0.8
|
4
|
160
|
275
|
2100
|
0.7
|
4
|
200
|
330
|
2500
|
0.7
|
4
|
250
|
400
|
2950
|
0.7
|
4
|
315
|
475
|
3500
|
0.7
|
4
|
400
|
570
|
4200
|
0.7
|
4
|
500
|
680
|
5000
|
0.7
|
4
|
630
|
805
|
6000
|
0.6
|
4.5
|
800
|
980
|
7200
|
0.6
|
4.5
|
1000
|
1155
|
10000
|
0.6
|
4.5
|
1250
|
1365
|
11800
|
0.6
|
4.5
|
1600
|
1645
|
14000
|
0.6
|
4.5
|
以上信息僅供參考，產品規格和參數等信息隨設計圖紙變更等因素而調整，恕不另行通知，請即時咨詢獲取。
